Home > Products > GaN Epitaxial Wafer
  • GaN Epitaxial On Si For RF HEMT

    GaN-On-Si Epi Wafer For RF HEMT
    Substrate Diameter:6 inch (111)
    Substrate Thickness:1000um
    Epi Layer Total Thickness: 1.5~2.0um

  • GaN Epitaxial On Si For Power HEMT

    GaN-On-Si Epi Wafer For Power HEMT-D Mode
    Substrate Diameter: 4-8 inch(111)
    Substrate Thickness: 675,1000um
    Epi Layer Total Thickness: 2~5.5um

  • 硅基氮化镓外延片-D-Mode耗尽型

    硅基氮化镓外延晶片
    硅衬底尺寸: 4/6/8 inch
    硅衬底厚度: 675um 1000um
    保护层: GaN/SiN

  • Gan Epitaxial On Si For Power HEMT E-Mode

    GaN-On-Si Epi Wafer For Power HEMT-E Mode
    Substrate Diameter: 4-8 inch(111)
    Substrate Thickness: 675,1000um
    Epi Layer Total Thickness: 2~5.5um

  • 硅基HEMT氮化镓外延片E-Mode增强型

    硅基氮化镓外延晶片
    硅衬底尺寸: 4/6/8 inch
    硅衬底厚度: 675um 1000um
    结构类型:E-Mode(增强型)

  • pGaN HEMT On Si Epi Wafer

    GaN-On-Si Epi Wafer
    Substrate Size: 4 inch,6 inch,8 inch
    Substrate Thickness: 675um,1000um
    GaN Buffer Layer: 2-3um

  • 8 inch GaN-on-Si Epitaxial Wafer

    GaN-On-Si Epi Wafer
    Substrate Size: 8 inch
    Substrate Thickness: 1000um
    GaN Buffer Layer: 2-3um

  • GaN Epi grown on Si wafer

    GaN-On-Si Epi Wafer
    Substrate Size: 4/6/8 inch
    Substrate Thickness: 675um 1000um
    GaN Buffer Layer: 2-3um

  • GaN Epitaxial On SiC For Power HEMT

    GaN-On-SiC Epi Wafer For Power HEMT
    Substrate Size: 4 inch,6 inch
    Substrate Thickness: 500um
    GaN Buffer Layer: 2-3um

  • AlGaN/GaN On SiC HEMT Epi Wafer

    GaN-On-SiC Epi Wafer
    Substrate Size: 4 inch,6 inch
    Substrate Thickness:500um
    Substrate Type: 4H-SI

  • 4英寸碳化硅基氮化镓外延片

    碳化硅基氮化镓外延片
    衬底尺寸: 4英寸,6英寸
    衬底厚度: 500um
    衬底类型:4H-SI半绝缘

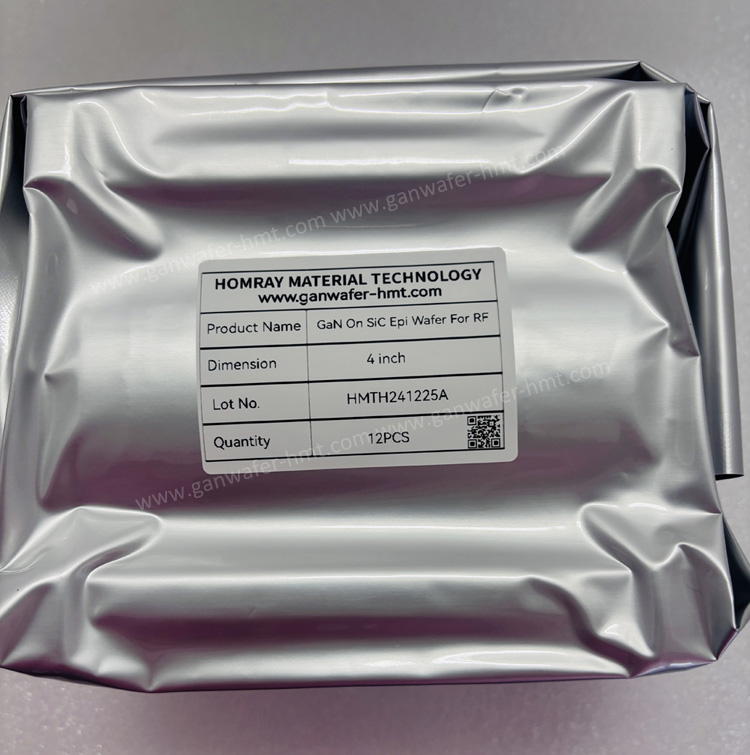

  • GaN Epitaxial On Silicon Carbide For RF HEMT

    GaN-On-SiC Epi Wafer For RF HEMT
    Substrate Size: 4 inch,6 inch
    Substrate Thickness: 500um
    GaN Buffer Layer: 1.8um
    AIN Spacer: 1nm

  • AlGaN/GaN-on-SiC Epi Wafer

    GaN-On-SiC Epi Wafer
    Substrate Size: 4 inch,6 inch
    Substrate Thickness: 500um
    Package: Wafer Cassette

  • AlGaN/GaN碳化硅基氮化镓外延片

    GaN-On-SiC
    衬底厚度: 500um
    衬底尺寸: 4英寸,6英寸
    衬底类型: 4H-SI半绝缘

  • GaN Epitaxial On Sapphire For HEMT

    GaN-On-Sapphire Epi Wafer For Power/RF HEMT
    Substrate Size: 2''3''4''6''
    Substrate Thickness:430um 520um 650um
    GaN Buffer Layer:2-4um
    AIN Spacer:1nm

  • GaN Epitaxial Wafer For LED

    GaN-On-Sapphire Epi Wafer For LED
    Dimension: 4 inch

    Substrate: PSS Sapphire
    Thickness: 660±10um
    Structure: GaN On Sapphire
