Home > Products > GaN HEMT Chip Class Wafer

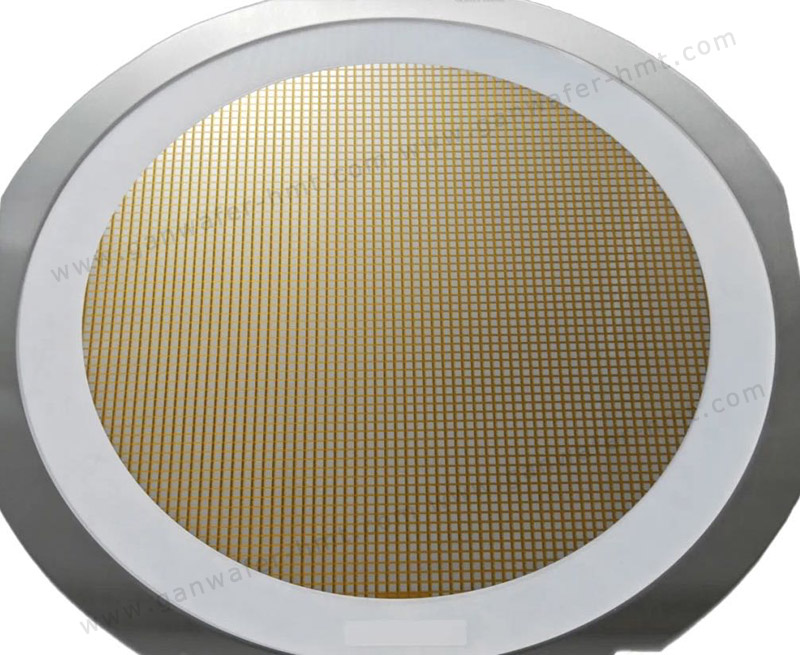

  • HMT65D100T30BS 650V GaN HEMT

    GaN HEMT Chip Class Wafer
    D-Mode With Vds>650V
    Id 21A & Rdson 100 mohm
    Sawing Wafer With Bare Die

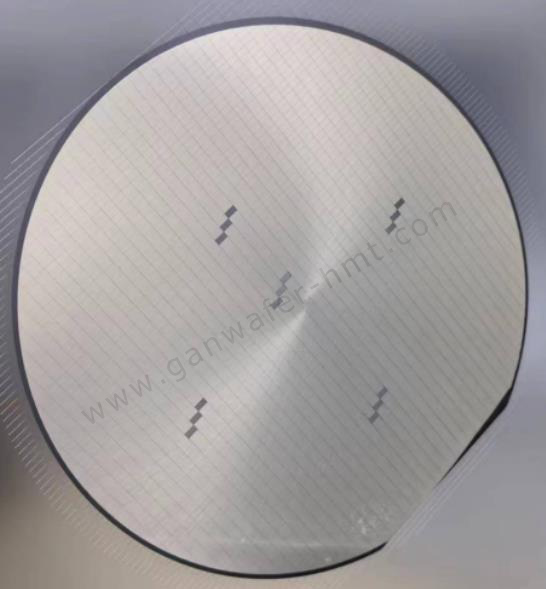

  • HMT65E160T30BS GaN Chip On Wafer

    GaN HEMT Chip On Wafer
    E-Mode With Vds>650V
    Id 11A  & Rdson 160 mohm
    Sawing Wafer With Bare Die

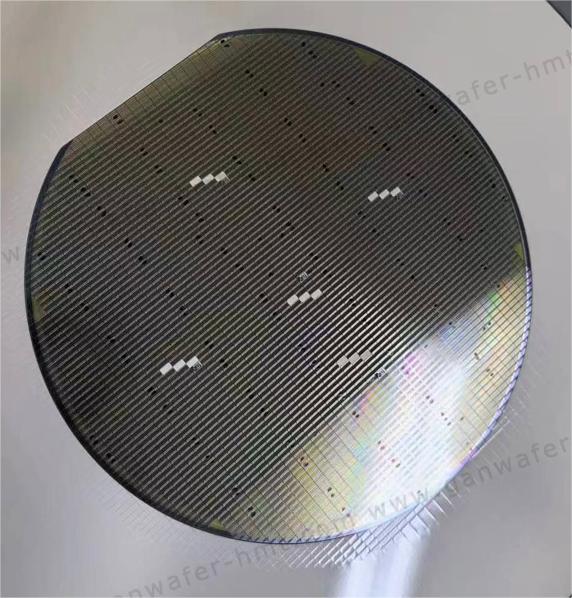

  • HMT65E300T30BS GaN HEMT Wafer

    GaN HEMT Wafer
    E-Mode With Vds>650V
    Id 8A  & Rdson 300 mohm
    Sawing Wafer With Bare Die
